引言

532nm綠光激光器因其高亮度和廣泛應用在科學研究、工業加工和醫療領域備受關注。其核心技術基于二極管泵浦固體激光器（DPSS），通過倍頻技術將1064nm的紅外光轉換為532nm的可見綠光。與此同時，激光器在工作過程中會產生一定的熱量，合理評估發熱量對于散熱設計至關重要。本文將詳細探討532nm激光器的技術原理，并計算其發熱量。

532nm激光器的技術原理

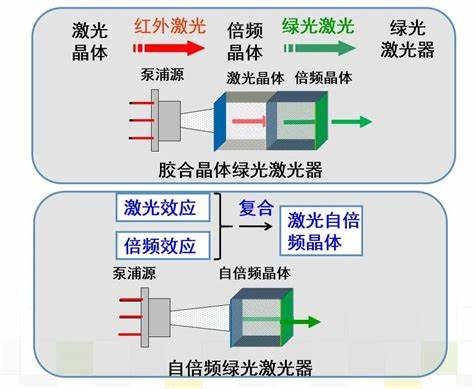

DPSS結構與工作原理

532nm激光器通常采用二極管泵浦固體激光器（DPSS）技術，其主要工作過程如下：

1. 泵浦光激發：使用808nm激光二極管（LD）作為泵浦源，激發Nd:YAG（釹摻雜釔鋁石榴石）或Nd:YVO4（釹摻雜釩酸釔）晶體。

2. 1064nm激光產生：泵浦光被晶體吸收后，釹離子（Nd3?）躍遷至高能態，并通過受激輻射釋放1064nm紅外激光。

3. 倍頻轉換：1064nm激光通過非線性光學晶體（如KTP，磷酸鈦氧鉀）進行二次諧波轉換（SHG），將波長減半，輸出532nm綠光。

（圖片來源于網絡）

532nm激光器的特點

* 高亮度：532nm綠光接近人眼的視覺敏感峰值（約555nm），具有極高的可見度。

* 應用廣泛：常用于熒光激發、激光對準、激光顯示、醫學治療及科研儀器。

* 效率受限：由于倍頻過程的非線性轉換效率較低，整體電光轉換效率通常在10%-20%之間。

532nm激光器的發熱量計算

激光器的總發熱量主要來源于系統效率損耗，計算公式如下：

Qtotal=Pinput?P532

其中：

* Pinput為輸入電功率（W）

* P532為輸出532nm綠光功率（W）

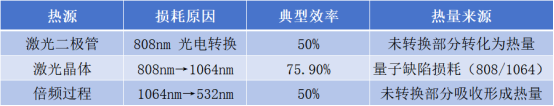

主要熱源分析

發熱量計算示例

假設輸入電功率為Pinput=1W，激光二極管的電光轉換效率為50%，倍頻效率為50%，則：

1. 808nm泵浦光功率：P808=0.5×Pinput=0.5W

2. 1064nm激光功率（考慮量子缺陷損耗）：P1064=0.759×P808=0.3795W

3. 532nm綠光功率（倍頻效率 50%）：P532=0.5×P1064=0.18975W

4. 總發熱量：Qtotal=1W?0.18975W=0.81025W

532nm激光器的散熱管理

常見散熱方式

* 風冷散熱：通過風扇強制空氣流動，提高熱交換效率。

* 水冷系統：適用于高功率激光器，提高散熱能力，保持穩定工作溫度。

* TEC熱電冷卻：利用半導體制冷模塊提供精準溫控，常用于小型精密設備。

Coolingstyle提供的冷卻解決方案

作為精密溫控領域的領先企業，Coolingstyle提供適用于532nm激光器的高效冷水機解決方案：

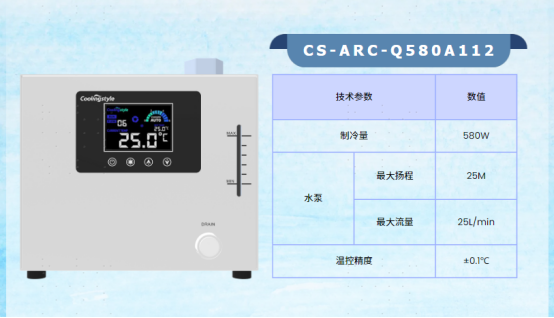

* Q580系列冷水機：高精度溫控（±0.1℃），適用于實驗室和工業激光應用。

* M160系列冷水機：支持高功率激光器冷卻，提供大功率散熱能力。

如需定制專屬冷卻方案，歡迎聯系我們的技術團隊，我們將為您的532nm激光器提供最佳的散熱解決方案。

結論

532nm激光器基于DPSS技術，通過808nm泵浦和1064nm倍頻實現高亮度綠光輸出。其整體效率受多重?fù)p耗影響，典型電光轉換效率約為10%-20%。發熱量的計算表明，大部分輸入功率轉化為熱能，因此合理的散熱管理對系統穩定性至關重要。Coolingstyle提供專業的冷卻方案，確保激光器在最佳溫度范圍內高效運行。
